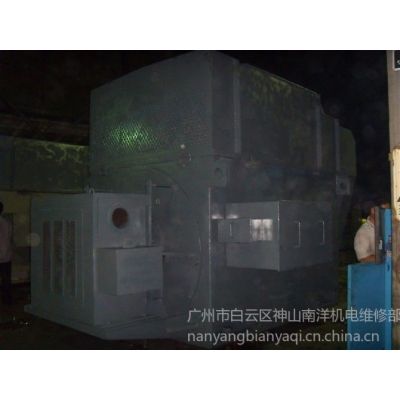

| 品牌：西玛 | 产品类型：有刷直流电动机 | 型号：ZD3 |
| 极数：4极 | 额定功率：1260kW | 额定电压：440V |
| 额定转速：1800（rpm）rpm | 产品认证：*** | 应用范围：变压器 |
直流电机维修刷握更换装置的主要技术要求及主要功能
对直流电机刷握装置的主要技术要求
直流电机刷握装置的主要功能： 牢固地把电刷固定在中性位置上。 给电刷施加适当的压力，保持与换向器有良好的接触。 把带电的零件与对地之间可靠地绝缘开。
因此，对其要求是：通过刷握装置，使电刷位置可靠地固定，同时要求能在三个方向调节： ①电刷沿换向器工作面圆的切线方向应能调节，使电刷处于中性位置后再良好地固定，调节时以火花和两个方向的转速均为好。
②电刷在换向器工作面上轴向位置的调节固定。电刷边缘距离换向器升高应有5～8mm，刷盒壁厚一般为3～4mm,除应考虑轴向各零件的公差积累外，还应将可能产生的电枢轴向窜动量计算在内。
③刷盒底面离换向器工作面的距离应可调节，使保持为2～4mm。
刷握装置中通过弹簧的变形，向电刷施加一定压力，为了***在冲击振动下电刷与换向器间有良好接触，应维持电刷单位面积上的压力不小于0.04～0.045MPa。对弹性悬挂的牵引电动机，各块电刷上的压力应均匀，相差不得超过10%，且从新电刷磨耗到允许极限的范围内，压力的变化不超过20%。恒压刷握中的恒力弹簧，在整个工作区域内，压力的变化仅在7%以下，这种新型的刷把结构正在牵引电机领域中得到越来越多的应用。
要求把刷盒、电刷等带电部件与地之间可靠绝缘，这依靠刷杆来完成，刷杆除了作为绝缘部件外，还兼作支持刷握的结构件，因此又要求它能承受整个刷握体的重量及在冲击振动下不损坏。
刷握装置的各零部件，应尽量体积小，重量轻，使在受冲击振动时的动力作用小，但同时应具有足够的机械强度和刚度。
同一台电机上的各刷架，刷盒之间必须***等分，如装在一个刷架座圈上时，转动刷架座圈，就可很方便地调整电刷到物理中性线上。
要求刷握装置结构简单，容易拆换易损零件和更换电刷。
